各種、様々なニーズで対応できる金網です。

線材質

亜鉛引鉄線、ステンレス線、真鍮線、銅線、ビニール被覆鉄線、アルミ線、その他特殊線

特色

縦横が交差するパターンで織目の種類が平織・綾織・畳織とある。

織り方

平織、綾織、畳織、その他特殊織

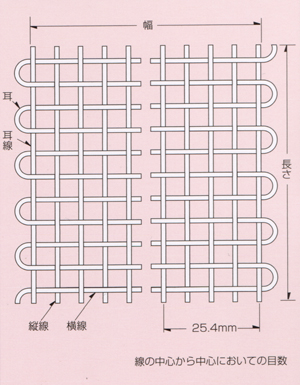

平織

縦線と横線とが一定の間隔を保ち、一本づつ交互に交わっているもの。
※注　メッシュとは網目の大きさを表す単位で、25.4mm間隔にある目数をいう、図の場合は4メッシュ。

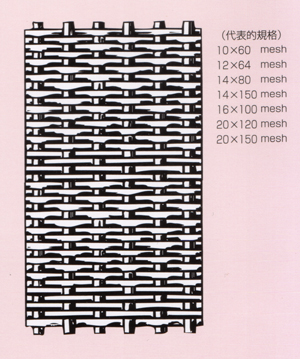

畳織

平織およびアヤ織で、横線が相接触して並べられているもの、およびこれに類するもの。

アヤ織

縦線と横線とが一定の間隔を保ち、相互に2本ずつ乗り越して交わっているもの、およびこれに類するもの。

目合

平織、綾織のように縦横が単線の場合は25.4mmの一辺に並んだメッシュを、又、畳織などの場合は、縦・横両方のメッシュをお知らせ下さい。

平織

線材	幅(mm)	長さ(mm)
亜鉛引鉄線	455、610、910	30
真鍮線	910	30
銅線	910	30
ステンレス線	1000	30

用途

フルイ用、工鉱業用、製紙用、濾過用、乾燥用、防虫用、造船用、理化学用、精粉精米用、農機具用、その他一般用

平織金網規格表

亜鉛引平織(910mm巾)
線径 mm	一般呼称番線	メッシュ	空間 mm
1.4	#16	2	11.30
1.4	16	2.5	8.76
1.0	18	2.5	9.16
1.4	16	3.2	6.54
0.9	19	3.2	7.04
1.0	18	3.5	6.26
1.4	16	4	4.95
1.0	18	4	5.35
0.8	20	4	5.55
1.0	18	5	4.08
0.7	21	5	4.38
1.0	18	6	3.23
0.7	21	6	3.53
0.8	20	6.5	3.11
0.63	22	6.5	3.28
0.8	20	8	2.38
0.55	23	8	2.63
0.8	20	10	1.74
0.63	22	10	1.91
0.5	24	10	2.04
0.45	25	10	2.09
0.55	23	11	1.76
0.63	22	12	1.49
0.45	25	12	1.67
0.42	26	16	1.17
0.28	30	16	1.31
0.42	26	20	0.85
0.28	30	20	0.99
0.28	30	24	0.78
0.28	30	30	0.57
0.23	33	40	0.41
0.23	33	50	0.28
0.18	36	60	0.24

ステンレス(910巾)
線径 mm	一般呼称番線	メッシュ	空間 mm
1.5	#16	2	11.20
1.5	16	2.5	8.66
1.1	18	2.5	9.06
1.5	16	3	6.97
1.1	18	3	7.37
0.83	20	4	5.52
1.1	18	4	5.25
1.5	16	4	4.85
1.1	18	5	3.98
0.8	20	5	4.28
1.1	18	6	3.13
0.8	20	6.5	3.10
0.65	22	6.5	3.26
0.75	21	8	2.43
0.57	23	8	2.64
0.47	25	10	2.07
0.57	23	10	1.97
0.47	25	12	1.65
0.43	26	14	1.38
0.43	26	16	1.16
0.34	28	16	1.25
0.29	30	16	1.30
0.43	26	20	0.84
0.29	30	20	0.98
0.29	30	24	0.77
0.29	30	30	0.55
0.24	33	35	0.49
0.18	36	40	0.46
0.18	36	50	0.33
0.14	38	60	0.28
0.12	40	80	0.20
0.10	42	100	0.15
0.07	44	120	0.14
0.06	46	150	0.11
0.05	47	200	0.08

↑このページのトップへ

線材質

亜鉛引鉄線、ステンレス線、鋼線、ビニール被覆鉄線

特色

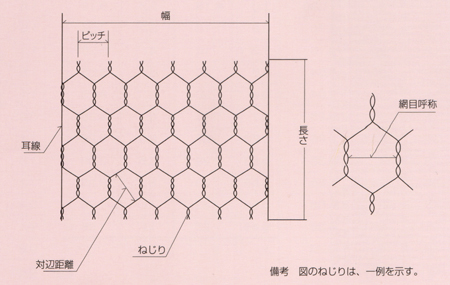

線材を交互に六角形に捻り合わせてあるので、細線で太目の網ができ、軽量、目動きが少ない、加工し易い、価格が安いなどの利点があります。

用途

法面植生、建築現場危険防止の養生、養鶏、漁業生簀、土木・保温工事などに広く使用されます。

一般品種

亜鉛メッキ鉄線
番手	網目(m/m)	長さ(m)
#18	10	15
20		30
23		30
20	13	30
16	16	15
18		30
20		30
23		30
25		25
16	20	15
18	20	30
16	26	30
18		30
19		30
20		30
23		30
14	40	30
16		30
18		30
19		30
20		30

ビニール
番手	網目(m/m)	長さ(m)
#18	10	15
20	10	30
16	16	15
18		30
20		30
18	20	30
16	26	30
18	26	30
16	40	30
18	40	30

(巾は910m/mです)

●この表以外の番線、網目、幅、長さなどのご希望がございましたら、数量ご相談の上、制作致します。

↑このページのトップへ

線材質

亜鉛引鉄線、ステンレス線、ビニール被覆鉄線、硬鋼線、その他特殊線

特色

クリンプ金網は目動きが生じにくく、編目に比べて細い線径でもでき、特別寸法の数量・多品種生産が容易です。

織り方

クリンプ織、フラット・トップ織、トン・キャップ織など

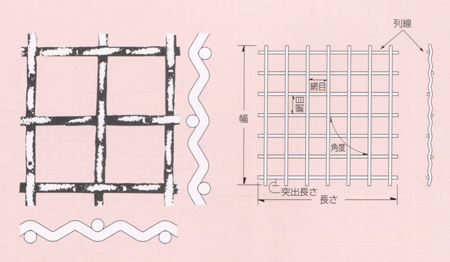

クリンプ織

一般的な織型で、目動きが生じにくいように、素線に均一な波形を入れて織ってあるので、様々な用途に使われています。

フラット・トップ織

特に平滑を必要とするフルイ分け面に適当です。

トン・キャップ織

空間率が大きい長方形の網目ですから、目詰まりの防止に優れ、湿分の多い処理物分離、脱水に適当です。

↑このページのトップへ

線材質

普通鉄線(JIS G 3532)、ステンレス線

特色

コンクリートの亀裂防止の補強剤として理想的です。工事現場での取扱いが容易で、施工時間も短縮でき、コスト削減が可能です。

用途

コンクリート舗装道路、建物内部床面、デッキプレート、壁、天井の防水工事の補強、ダム工事、橋床工事、法面保護などのコンクリート吹付工事

線径と網目の組み合わせ単位mm

ビニール
	2.6	3.2	4.0	5.0	5.5	6.0
50	1.67	2.52	3.92	6.17
75	1.14	1.73	2.71	4.24	5.08	6.10
100	0.83	1.26	1.97	3.08	3.72	4.44
150		0.87	1.36	2.12	2.58	3.05
200					1.85	2.22

↑このページのトップへ

打抜金網

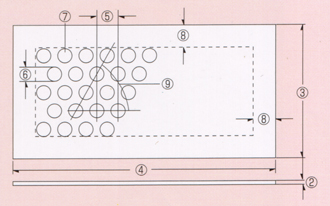

ご注文、ご照会の際には、下記の要領を詳しくお知らせください。見本、又はスケッチをご添付下されば、なお好都合です。

1.材料　2.板の厚み　3.幅　4.長さ　5.ピッチ(P)　6.孔径(D)　7.孔の型状　8.余白寸法　9.孔列の角度

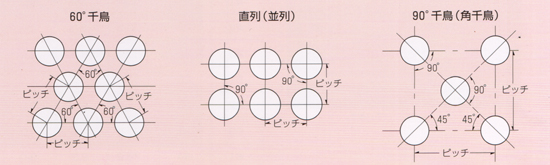

打抜孔について

開孔率 F：開孔率　P：ピッチ　D：孔径

↑このページのトップへ

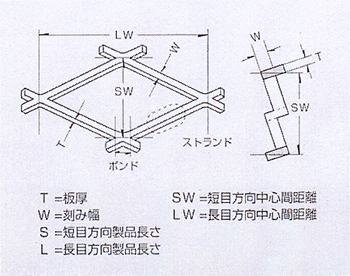

エキスパンドメタルは鋼板に入れた切れ目を押し広げ、網目を形成したものです。
フラット加工とは表面の隆起をなくすため、ストランドとボンドを同一面にしたもので、ディーリング加工とは切り口部分のバリを取り除いて滑らかな切り口にしたものです。

JIS G 3351 規格表

種類	品番	メッシュ寸法(mm)		ストランド寸法(mm)		引伸率	kg/㎡
種類	品番	SW	LW	T	W	引伸率	kg/㎡
XG（グレーティング）軽くて耐久性があり、滑り止め効果も大きく経済的なため、床張・階段の踏板など広範囲に使用されています。	11	34	135.4	4.5	7.0	2.43	14.5
	12	34	135.4	6.0	7.0	2.43	19.4
	13	34	135.4	6.0	9.0	1.89	24.9
	14	34	135.4	8.0	9.0	1.89	33.2
	21	36	101.6	4.5	7.0	2.57	13.7
	22	36	101.6	6.0	7.0	2.57	18.3
	23	36	101.6	6.0	9.0	2.00	23.6
	24	36	101.6	8.0	9.0	2.00	31.4
XS（スタンダード） XGと同様丈夫で、通気性と通光性に優れていますので機械カバーや間仕切りに使用されています。又、網目の美しさを生かして装飾的な用途にも使用されています。	31	12	30.5	1.2	1.5	4.00	2.36
	32	12	30.5	1.6	2.0	3.00	4.19
	33	12	30.5	2.3	3.0	2.00	9.03
	41	22	50.8	2.3	3.0	2.00	9.03
	42	22	50.8	1.6	2.0	5.50	2.28
	43	22	50.8	2.3	2.5	4.40	4.10
	51	25	61.0	1.6	2.5	5.00	2.51
	52	25	61.0	2.3	3.0	4.17	4.33
	53	25	61.0	3.2	4.0	3.12	8.05
	61	34	76.2	2.3	3.0	5.67	3.19
	62	34	76.2	3.2	4.0	4.25	5.91
	63	34	76.2	4.5	5.0	3.40	10.40
