人と自然と環境と

THKカゴ枠

カゴ枠・大型カゴ枠

はじめにIntoroduction

四季折々に変化していく豊かな自然を持つわが国において、近年、環境保護の必要性が高まってきております。私共も、このような状況下において「ライフサイクルコストの低減」を視野に入れて、自然との調和を考えた『THKかご枠』を発売いたしました。

↑このページのトップへ

特 徴Feature

1.軽量で強靭な部材
溶接金網と丸鋼の構造でプレハブ化を図り、容易に運搬、施工が出来ます。
2.迅速な施工性
現場施工は、少ないパーツで施工性が良く、曲線部施工も可能です。
3.多種の表面処理
施工現場の環境により、適した表面処理を選べます。
4.現地採集土砂の活用と緑化
中詰は現地採集土砂を使用すると経済性を高めます。又、植生シートを併用し緑化も可能です。
5.間伐材の有効利用
間伐材を前面に取付ける事により、自然と調和の取れた景観と護岸工のクッション材としての機能が得られます。

↑このページのトップへ

用 途Use

河川護岸工・土留擁壁工・山腹土留工・路側擁壁工・堰堤の間詰工・公園修景物(公園池護岸、公園花壇、屋上緑化花壇)

↑このページのトップへ

部材リストParts List

THKカゴ枠
(1)THKカゴ枠
構成部材 主材料 寸法(mm)
前面・底面材 溶接金網 φ6×100×100
φ6×100×150
丸鋼 φ13
後面材 溶接金網 φ6×100×100
丸鋼 φ13
端面材 溶接金網 φ6×100×100
丸鋼 φ13
中間連結材 溶接金網 φ5
つなぎ材 ブレース材 丸鋼 又は 普通鉄線 φ9
結合コイル 軟鋼線材 又は 普通鉄線 φ5
THK大型カゴ枠
(2)THK大型カゴ枠
構成部材 主材料 寸法(mm)
前面・底面材 溶接金網 φ6×100×100
丸鋼 φ16
山形鋼 L-6×50×50
上部つなぎ材 山形網 L-4×50×50
平鋼 FB6×100
中間つなぎ材 ブレース材 丸鋼 φ13
結合コイル 軟鋼線材 又は 普通鉄線 φ6
端面材 溶接金網 φ6×100×100
丸鋼 φ13
山形鋼 L-4×50×50
ボルトナット 六角ボルト・ナット M16×40(1N2W)
固定クリップ U ボルト・ナット M12×48×68 (2N2W1平座金)

↑このページのトップへ

表面処理Surface Treatment

表面処理
種  別 表面処理の使い分け 種     類
塗装品 及び めっき品 ●山間部の道路、山腹、及び河川 ●工業地帯の道路、及び河川 ●市街地の道路、河川、及び修景物 ●海岸線の道路、崩壊地、河口 黒塗装1回塗り
溶融亜鉛めっき 付着量 550g/㎡以上
亜鉛(90%以下)アルミニウム(10%以上)合金めっき 付着量300g/㎡以上
耐酸性 塗装品 ●強酸性(火山、温泉)地帯の道路、山野、河川 ●塩害発生地帯の海岸線道路、崩壊地、河川 飽和ポリエステル樹脂粉体塗装 膜厚200μm以上
※亜鉛アルミニウム合金めっきの線径は前ページ部材リストと異なります。

↑このページのトップへ

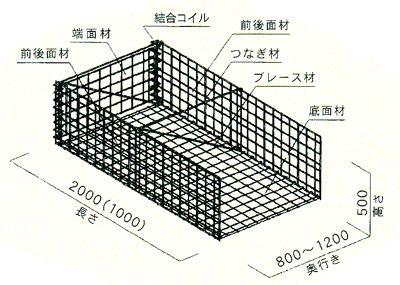

THKカゴ枠組立図Assembly drawing

THKカゴ枠組立図

↑このページのトップへ

施工歩掛(参考)Assembly drawing

施工歩掛(参考)
名称 規格 単位 THKL08型 THKL10型 THKL12型
詰石 詰土 詰石 詰土 詰石 詰土
土木一般世話役 0.34 0.22 0.41 0.26 0.48 0.30
特殊作業員 0.38 0.24 0.45 0.28 0.52 0.32
普通作業員 組立、中詰等 1.16 0.76 1.40 0.89 1.64 1.02
吸出防止材設置 0.12 0.12 0.12 0.12 0.12 0.12
植生シート取付 - 0.06 - 0.06 - 0.06
バックホウ運転 山積0.45㎥(平積0.35㎥) 2.82 2.56 3.27 2.95 3.72 3.34
詰石(詰土)量 7.60 8.00 9.50 10.00 11.40 12.00
〈10㎡当たり〉
  • 備考1. 本歩掛は、床拵え(整地程度)、かご組立、据付、詰石、詰土、蓋設置、埋戻し及び運搬距離30m程度までの小運搬を含む。
  • 備考2. バックホウは、排出ガス対策型・クローラ型とする。

↑このページのトップへ

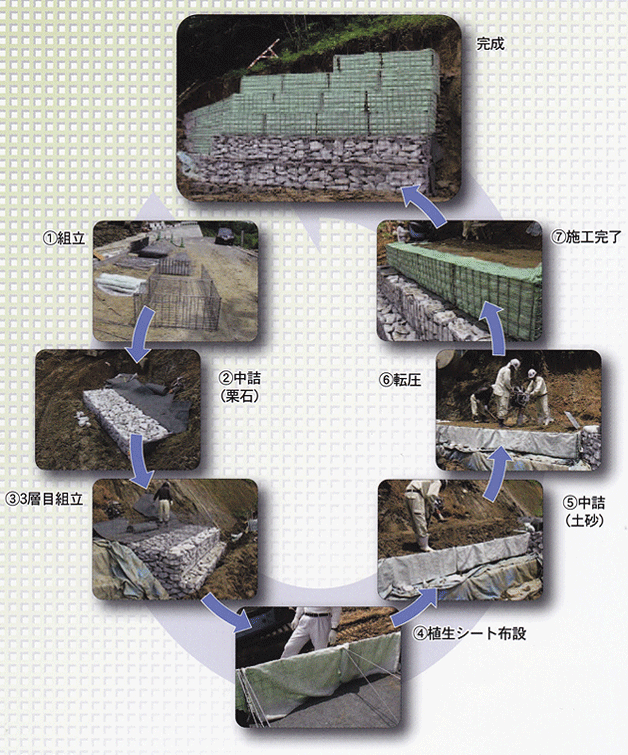

THKカゴ枠組立手順Assembly procedure

1.前面・底面材と後面材の接合

1.前面・底面材と後面材の接合

2.つなぎ材とブレース材の取付

2.つなぎ材とブレース材の取付

3.延長方向の接合

3.延長方向の接合

4.組立完成

4.組立完成

↑このページのトップへ

THK大型カゴ枠組立図Assembly drawing

THK大型カゴ枠組立図

↑このページのトップへ

施工歩掛(参考)Construction

施工歩掛(参考)
名  称 規   格 単位 THKD150型 THKD200型 THKD250型
土木一般世話役 0.45 0.60 0.75
特殊作業員 0.53 0.70 0.88
普通作業員 組立、中詰等 2.50 3.10 3.75
吸出防止材設置 0.12 0.12 0.13
バックホウ運転 山積0.45㎥(平積0.35㎥) 5.12 6.50 8.13
山積0.8㎥(平積0.6㎥) 2.85 3.80 4.75
〈10㎡当たり〉
  • 備考1. 本歩掛は、床拵え(整地程度)、かご組立、据付、詰石、詰土、蓋設置、埋戻し及び運搬距離30m程度までの小運搬を含む。
  • 備考2. バックホウは、排出ガス対策型・クローラ型とする。

↑このページのトップへ

THK大型カゴ枠組立手順Assembly procedure

1.前面・底面材と後面材の取付

1.前面・底面材と後面材の取付

2.中間つなぎ材とブレース材の取付

2.中間つなぎ材とブレース材の取付

3.上部つなぎ材の取付

3.上部つなぎ材の取付

4.結合コイルの取付

4.結合コイルの取付

5.端面材の取付

5.端面材の取付

6.組立完成

6.組立完成

↑このページのトップへ

施工例Construction example

カゴ枠

福岡県

●福岡県

めっき

福岡県

●福岡県

塗装

福岡県

●福岡県

塗装

熊本県

●熊本県

アルミ合金めっき

長崎県

●長崎県

めっき

福岡県

●福岡県

めっき

島根県

●島根県

塗装

山口県

●山口県

めっき

鹿児島県

●鹿児島県

アルミ合金めっき

佐賀県

●佐賀県

めっき

塗装

大型カゴ枠

長崎県

●長崎県

めっき

島根県

●島根県

塗装

福岡県

●福岡県

塗装

鹿児島県

●鹿児島県

めっき

飽和ポリ

福岡県

●福岡県

めっき

熊本県

●熊本県

めっき

島根県

●島根県

めっき
