法面工事課では、落石対策工の設計・施工・資材販売を行っています。
| 落石防護工 | 落石予防工 | 法面緑化工 |
|---|---|---|
| 落石防護網 | 岩塊固定工 | 緑化補助材 |
| 覆式落石防護網 | ワイヤーロープ掛工 | つる緑化ネット |
| ミニ支柱式落石防護網 | ケーブルネット工 | |
| ポケット式落石防護網 | ||
| スロープネット | ||
| 高エネルギー吸収型 落石防護網（RCネット） | ||
| 落石防護柵 | ||
| 落石防護柵（ストーンガード） | ||
| 簡易落石防護柵 | ||
● 斜面に金網を展張することで落石の発生を防止し、また落石が起こった場合に跳躍を押さえ斜面に沿って法尻まで安全に岩を誘導する工法です。
● 金網と地山の摩擦によってその効果を発揮します。
● 吹付工法を覆って併用する場合もあります。
部材取り付け詳細図
土砂用アンカー（組立アンカー）
岩盤用アンカー（ルーフボルト）

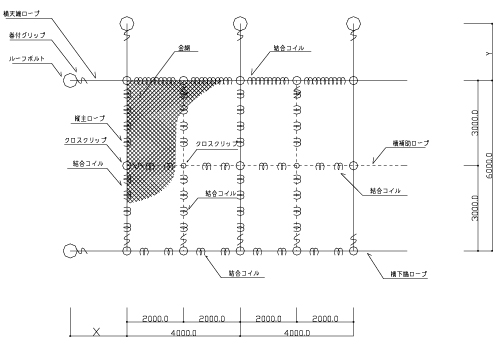

標準展開図
● 覆式落石防護網の金網最上部に、高さ1.0mまたは1.5mの支柱を設置する工法です。
● 支柱は斜面に置くだけなので、支柱基礎アンカーは必要ありません。
● 比較的小規模の落石に適しています。
標準横断図

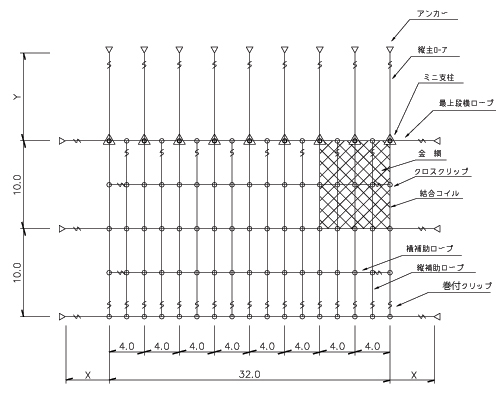

標準展開図
● 金網最上部に、高さ2.0m〜4.0mの支柱を設置して斜面上部からの落石を吸収し、法尻へ導く工法です。
● 支柱はヒンジ式で斜面にアンカーを使用して固定します。

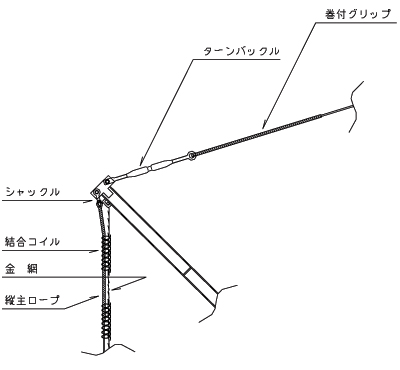

ポケット支柱取付図

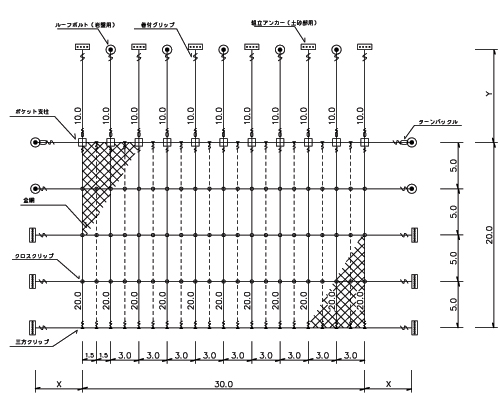

標準展開図
● 小規模な落石（60kg程度以下）がある斜面を合成繊維ネットで覆う工法です。
● 軽量で架設作業が簡単、経済性も優れています。
● 合成繊維網の紫外線による劣化防止に植生工との併用が効果的です。

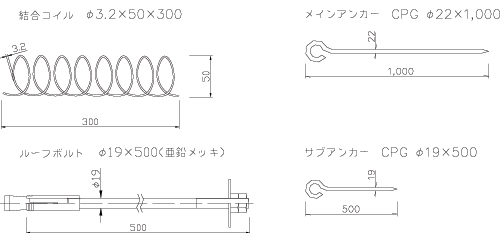

部品詳細図

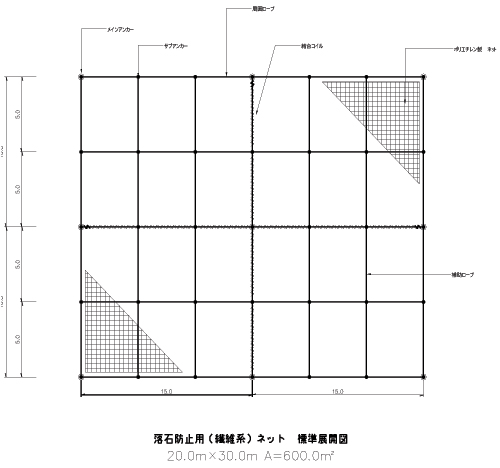

展開図
合繊ネット落石防護網(スロープネット)
| 品名 | 記号 | 規格 | 単重 | 切断荷重 | 摘要 |
| ネット | KG-G型 | 400D/44本x25m/m目 | 214g/㎡ | 72kg | 糸径2.4m/m |
| ネット | KG-H型 | 400D/44本x30m/m目 | 173g/㎡ | 72kg | 糸径2.4m/m |
| ネット | KG-J型 | 400D/44本x37.5m/m目 | 137g/㎡ | 72kg | 糸径2.4m/m |
| アンカー | CPGΦ22x1,000 | メッキΦ22x1,000 | 3.1kg/1本 | ※5t | |
| アンカー | CPGΦ19x500 | メッキΦ19x500 | 1.2kg/1本 | ※4t | |
| コイル | メッキΦ3.2x50x300 | 60g/1ケ | ロープ接続部1ケ/1m | ||
| 周囲ロープ | ポリエチレン | Φ12m/m | 75g/m | 1.570kg | |
| 周囲ロープ | ポリエチレン | Φ12m/m | 75g/m | 1.570kg | |
| 補助ロープ | ポリエチレン | Φ8m/m | 33g/m | 735kg |
● 金網最上部に、高さ4.0mの支柱を設置する工法です。
● 緩衝金具を用いて大きな落石エネルギーを吸収します。
● 大規模の落石に適しています。

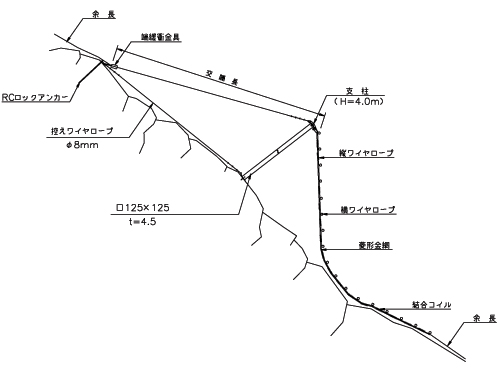

標準横断図
端緩衝金具
クロス緩衝金具

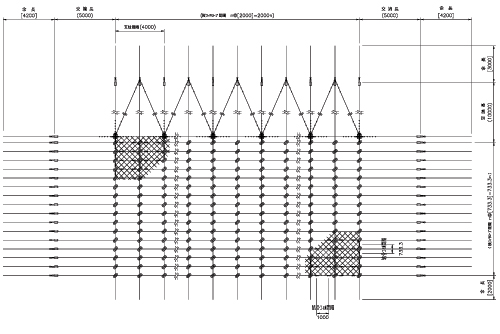

標準展開図
※ RCネット工法はRCネット工法研究会（株式会社シビル）の製品です。
● 斜面の最下部又は中段部に設け、上部からの小規模な落石に対応する工法です。
● Ｈ形鋼の支柱、ワイヤロープ、金網等により構成されています。
● 大がかりな重機が必要なく、設置が比較的容易であることが特徴です。
金網（ナックル加工）
Φ3.2×50×50mm目
Φ3.2×50×50mm目

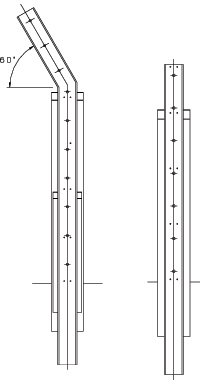

曲支柱タイプ／直支柱タイプ

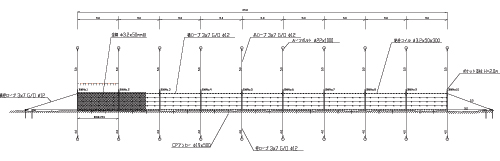

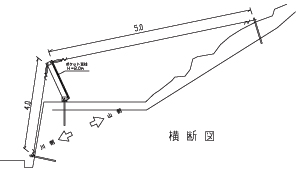

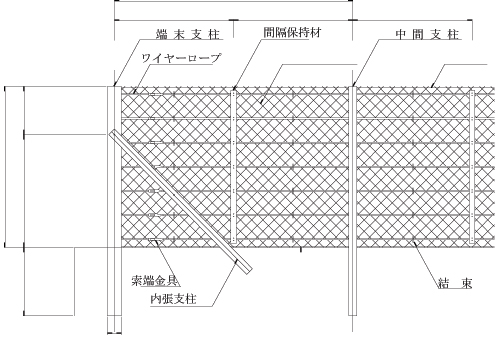

標準構造図
● 支柱を斜面途中に設置し、金網と支柱・ワイヤーロープにより落石に対応できる工法。
● 落石防護柵の基礎や防護網を設置するスペースがない場所への適用が可能です。
● 比較的小規模の落石に適しています。
施工手順
斜面の中段にH形鋼支柱を設置（支柱はヒンジ式/可動式）
↓
ワイヤーロープを横方向に多段設置（ワイヤーは端部をアンカーで固定）
↓
金網を設置し、コイルにより一体化
↓
完 成
標準横断図
標準展開図
● 浮石や転石が現位置から動かないようにワイヤーロープでその岩を固定する工法。
● 対象岩の大きさによりワイヤーロープの本数、規格を変えることができます。
● 比較的大きな単体もしくは少数の岩塊を対象とします。

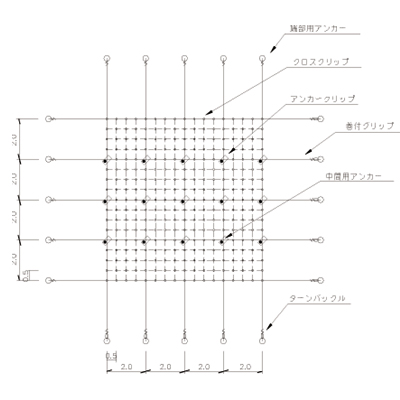

標準展開図
岩盤用アンカー（セメントアンカー）
標準展開図（金網併用タイプ）
クロスクリップ（ワイヤー交差部に使用）

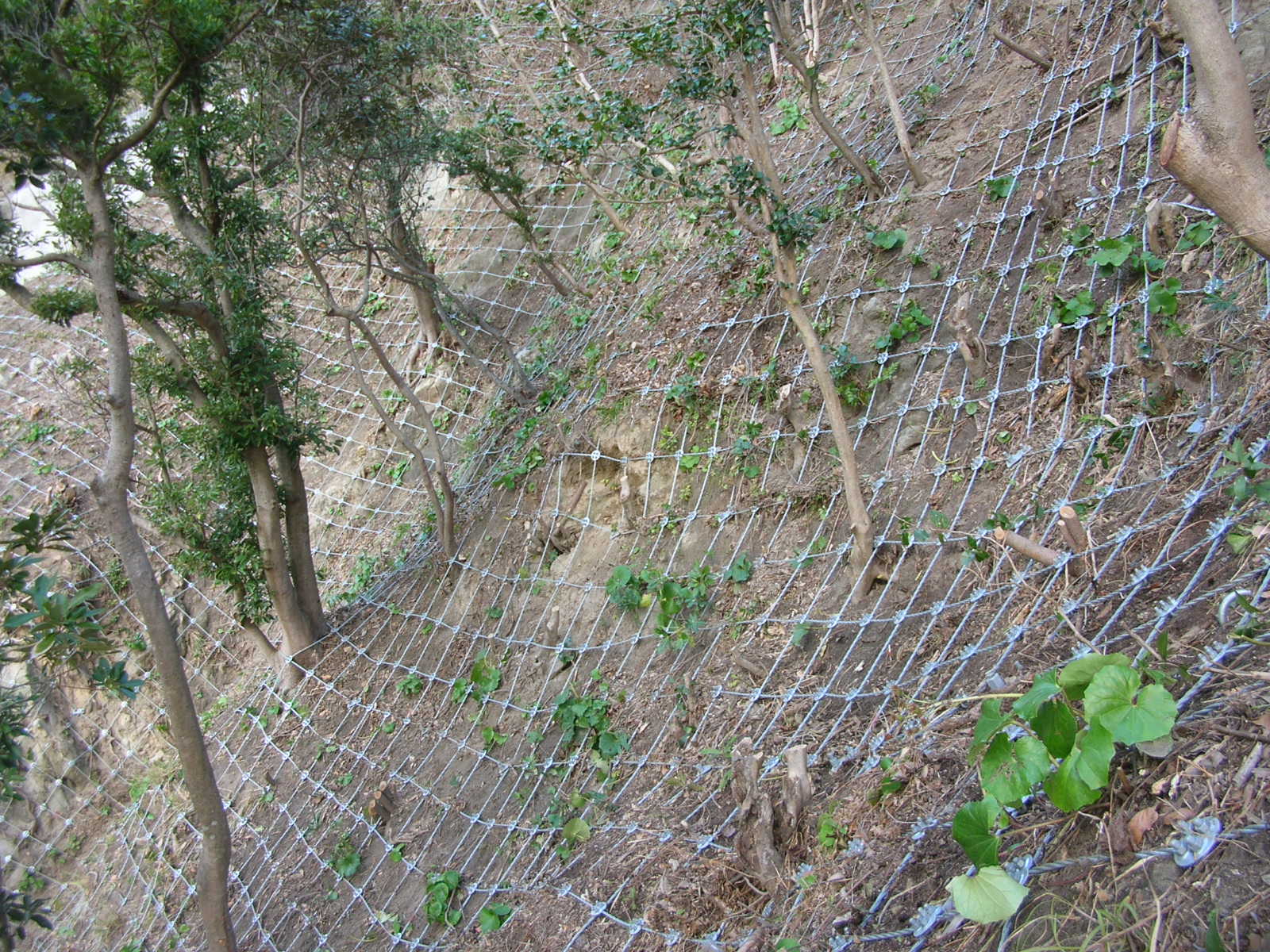

● ワイヤーロープを格子状に組み、斜面に点在する岩塊を固定する工法です。
● 比較的小規模の岩塊に適しており、広範囲に点在する岩塊への対応が可能です。
● 岩塊によりワイヤーロープやアンカーの大きさを変更することができます。
標準展開図
標準横断図
セメントアンカー＆アンカークリップ
● 構造物やモルタル面などにつる性植物により緑化する場合の補助材。
● 耐候性に優れた金網を使用し、長期にわたりツル植物の生長をサポート。
● 無機質な景観の緑化や温暖化防止、環境汚染の防止に。

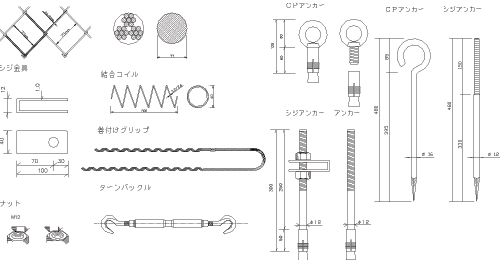

部品詳細図

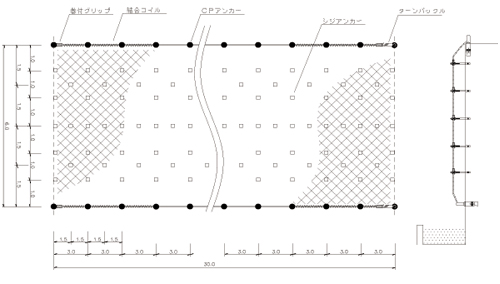

標準展開図
設置場所
モルタル・コンクリート吹付面法枠（フレーム）面、防音壁、ブロック壁、モノレール橋脚など
